型號為XSU14.414的無齒式精密交叉滾子轉盤軸承
發布時間:2021/06/22 最新產品 瀏覽次數:10760
轉盤軸承類型:交叉滾子
齒類型:無齒式
回轉中心直徑:414mm
端跳:0.04mm
徑跳:0.04mm
游隙:0-0.03mm
什么是交叉滾子轉盤軸承?
轉盤軸承的內外圈滾道是呈90°的v形,滾動體采用圓柱滾子,滾子在滾道的滾動面上被隔離塊隔開,并且相互垂直地排列,這種結構類型的轉盤軸承被稱作交叉滾子轉盤軸承。它可以承受徑向負荷、軸向負荷及傾覆力矩等多方向的負荷,并且可生產的尺寸范圍很大,所以應用領域很廣,比如工業機器人的關節部和旋轉部、機械加工中心的旋轉臺,機械手旋轉部、精密旋轉工作臺、醫療機器等。
交叉滾子轉盤軸承的滾子中間裝有隔離塊,可以有效防止裝盤軸承在運動時滾子發生傾斜,隔離塊也能隔離滾子之間摩擦,減小旋轉阻力,防止發生滾子的邊緣應力集中或鎖死現象,保持轉盤軸承高精度平穩運行。

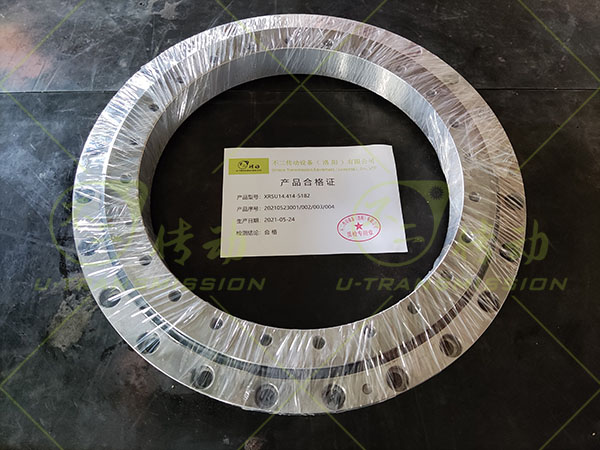

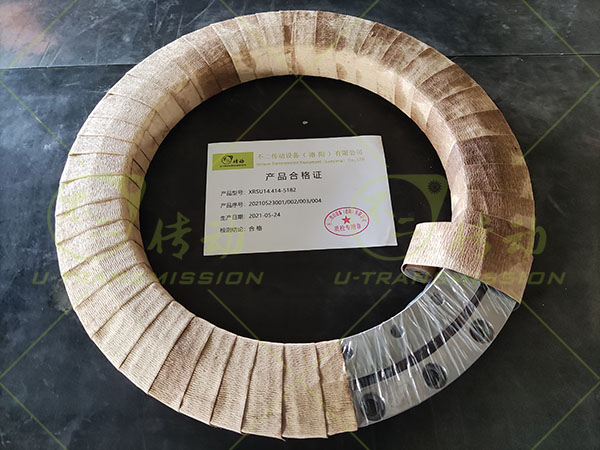

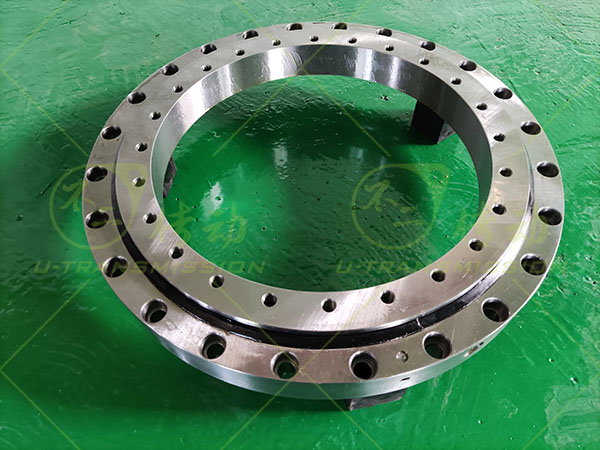

洛陽不二傳動給客戶提供的型號為XSU14.414的無齒式精密交叉滾子轉盤軸承,是用在自動化設備上,回轉中心直徑414mm,端跳:0.04mm,徑跳:0.04mm,游隙:0-0.03mm。精密交叉滾子轉盤軸承精度高,載荷大,抗傾覆力矩好,旋轉靈活,轉速較高,抗震性能好,并且精度保持時間很久,這種精密的回轉支承是不二傳動非常擅長做的。
XSU14.414是INA軸承XSU 14系列里最小的回轉支承,這個系列從回轉中心直徑414mm到1094mm,全部是交叉滾子無齒轉盤軸承。跟上述尺寸對應的還有XSA 14外齒式系列,XSI 14內齒式系列,都是精密交叉滾子轉盤軸承。
交叉滾子轉盤軸承使用時的注意事項:

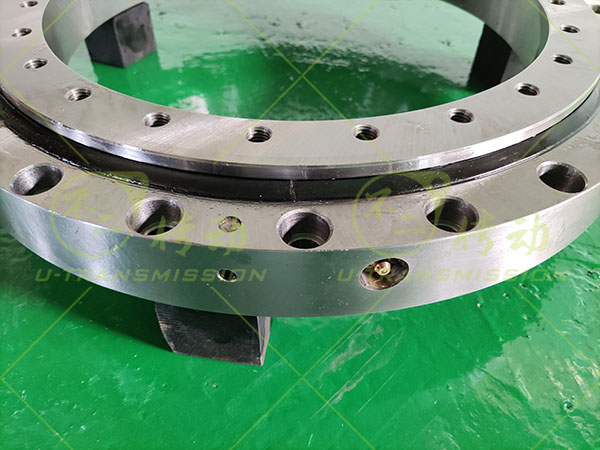

交叉滾子轉盤軸承出廠前已注入優質潤滑脂,可直接裝機使用。但是這類轉盤軸承比一般的滾子軸承內部空間小,所以必須定期補充潤滑脂。補充潤滑脂時通過設在內圈或外圈上的油孔注入。補充間隔通常為6個月到一年。轉盤軸承安裝后,由于潤滑脂的阻力,軸承使用初期旋轉力矩在短時間內會比較大,但等多余的潤滑脂由密封部位溢出后,力矩值就會回到正常的值。
